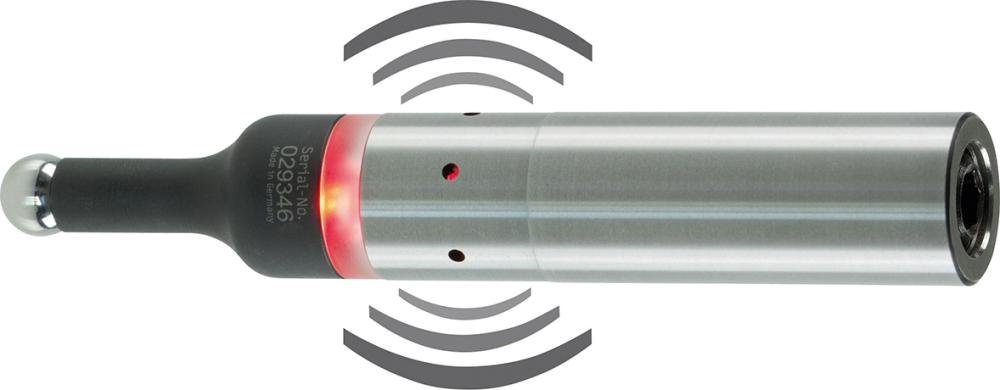

• Gehärtet und präzisionsgeschliffen • Rot leuchtende LED-Anzeige • Bei Überfahren der Werkstückkante klappt die federnd aufgehängte Kugel weg, um eine Beschädigung des Tasters zu vermeiden • Vorzugsweise mit stehender Spindel einsetzbar • Für Messungen auf Bohr- und Fräsmaschinen, in Bearbeitungszentren und beim Außen- und Innenzentrieren • Beim Berühren der Werkstückkante leuchtet die Anzeige auf und ein akustisches Signal ertönt Lieferung: In umweltfreundlicher Kartonverpackung, inklusive Batterie.

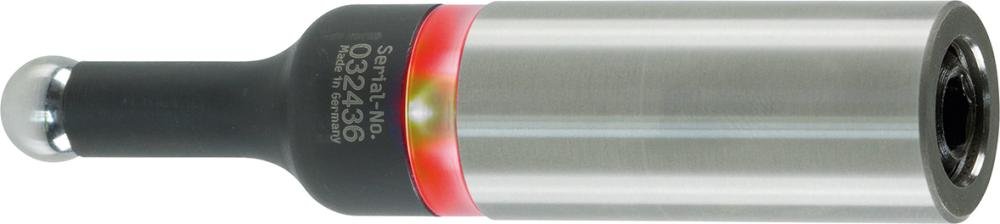

• Gehärtet und präzisionsgeschliffen • Rot leuchtende LED-Anzeige • Unter Berücksichtigung des Halbmessers der Tastkugel ist die Null-Linie erreicht • Federnd aufgehängte Kugel klappt bei Überfahren der Werkstückkante weg, dadurch keine Beschädigung des Tasters • Vorzugsweise mit stehender Spindel einsetzbar • Für Messungen auf Bohr- und Fräsmaschinen, Bearbeitungszentren, Außen- und Innenzentrieren • Kantentaster mit Leuchtanzeige • Aufleuchten der Anzeige bei Berühren der Werkstückkante Lieferung: In umweltfreundlicher Kartonverpackung, inklusive Batterie.

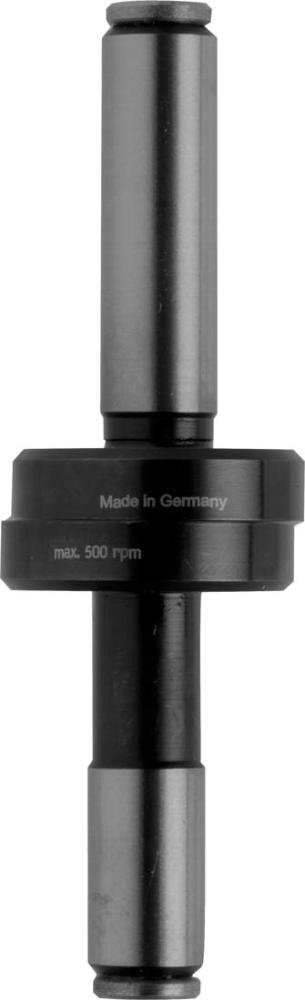

• Gehärtet und geschliffen • Einspannschaft durch Feder mit Tastkopf verbunden • Tastgenauigkeit 0,01 mm • Spindeldrehzahl ca. 600 min-1 • Zur Ausrichtung von Werkstückflächen oder Kanten

• Aus gehärtetem Stahl • Mit federnder Tastfläche • Das Gerät wird auf das Werkstück oder den Maschinentisch gesetzt • Mit der stehenden Maschinenspindel wird das Schneidwerkzeug auf die Tastfläche gefahren, bis der Zeiger der Messuhr auf Null steht • Der Abstand vom Schneidwerkzeug zum Werkstück beträgt genau 50 mm • Zur Lagebestimmung von Werkstückoberflächen oder Werkzeuglängen in Z-Richtung auf Dreh- und Fräsmaschinen Lieferung: Mit Prüfzertifikat.

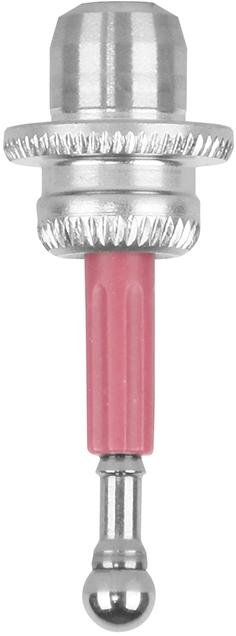

• Passend für Universal-3D-Taster und digitale 3D-Taster

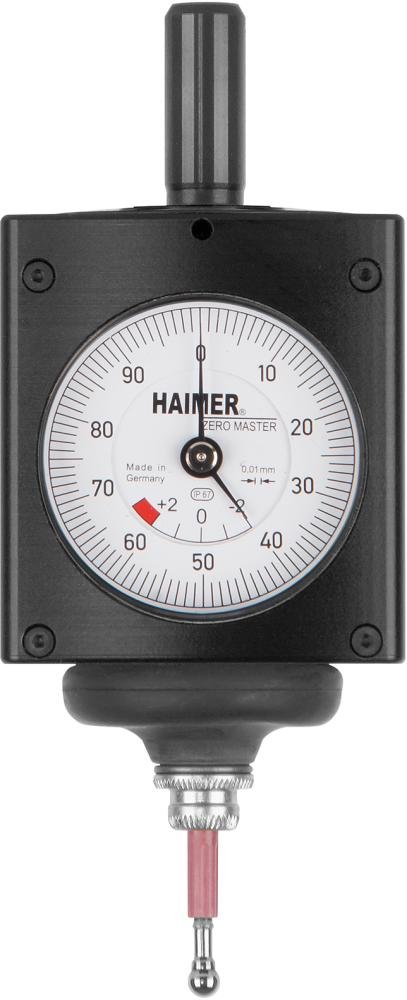

3D-Taster Zero Master • Kleinster 3D-Taster der Welt • Die Spindelachse wird exakt an Werkstück- oder Vorrichtungskanten positioniert • Die Antastrichtung ist beliebig (X-, Y-, Z-Achse) • Die analoge Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstand zwischen Spindelachse und Werkstückkante • Sobald die Anzeige auf null steht, befindet sich die Spindelachse auf Anhieb, ohne langes Probieren, ohne Rechnung, ohne Vorzeichenprobleme • Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter • Einspannschaft-Ø 10 mm, dadurch auch auf Maschinen mit SK 30 oder mit kleinen HSK-Spindeln einsetzbar • Auch große Werkstücke können durch das verkürzte Gehäuse vermessen werden • Der Tasteinsatz kann ohne Werkzeug gewechselt werden • Eine Neukalibrierung des Tasters ist nicht erforderlich • Zusätzliche Sicherheit durch den vergrößerten Überfahrweg und die Soll-Bruchstelle im Tasteinsatz • Für höchste Messgenauigkeit werden alle Universal-3D-Taster bei der Montage einzeln vermessen und abgestimmt • Kann mit kurzem (Kugel-Ø 4 mm) und langem (Kugel-Ø 8 mm) Tasteinsatz bestückt werden • Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen (isolierter Tasteinsatz), Zentrieren und Ausmitteln von Bohrungen und Wellen • Schutzart IP67 Lieferung: Styropor-Umkarton, kurzer Tasteinsatz Ø 4 mm. Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de

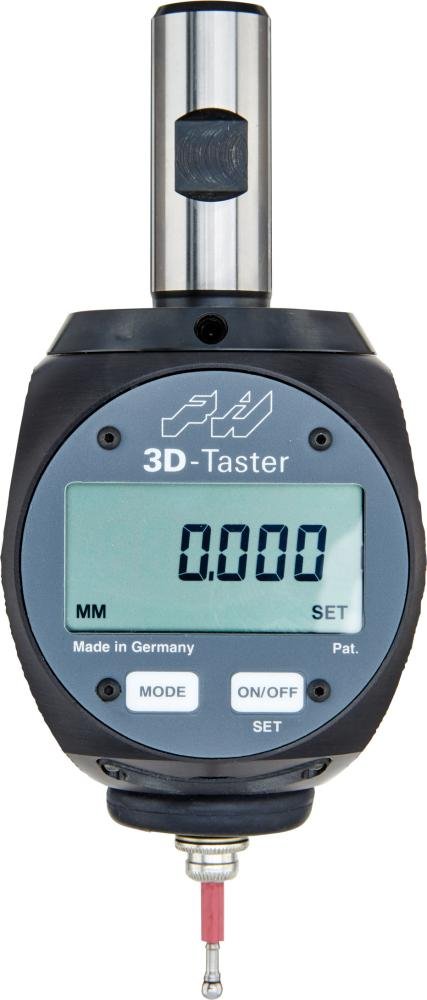

Digitaler 3D-Taster • Zum Antasten von Werkstücken auf Fräs- und Erodiermaschinen (isolierter Tasteinsatz) • Zur schnellen und sicheren positionierung der Spindel bzw. des Senkkopfes • Anfahrvorgang kann auf Digitaluhr genau verfolgt werden • Ohne Rechnung kann dass Messsystem der Maschine genullt werden, da die Spindelachse direkt an der angetasteten Kante steht • Anzeige mit großen Ziffern • Schutzart IP64 Lieferung: Mit kurzem Tasteinsatz Ø 4 mm. Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de

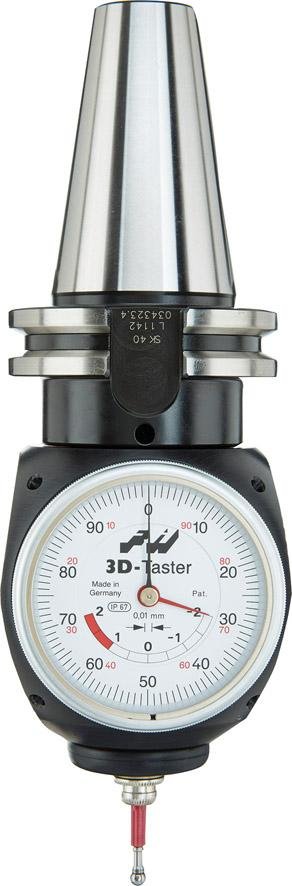

Universal-3D-Taster, IP67 • Schutzart IP67 • Wechsel des Tasteinsatzes ohne Werkzeug und ohne Neukalibrierung • Anfahrrichtung beliebig (X-, Y-, Z-Achse) • Sicherheit durch vergrößerten Überfahrweg, bewährte Soll-Bruchstelle im Tasteinsatz • Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen Lieferung: Mit kurzem Tasteinsatz Ø 4 mm. Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
